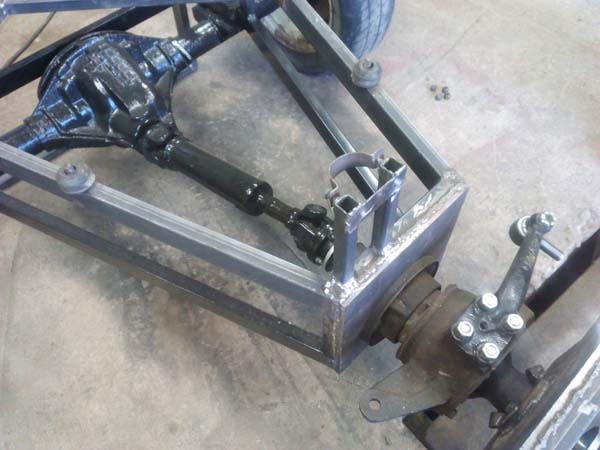

Уважаемые посетители сайта “Самоделкин друг” сегодня мы с Вами рассмотрим пошаговый процесс сборки вездехода переломки на ободрышах Александра Мурашова. Видео испытаний и фото сборки прилагается. Данный вездеход имеет две полурамы соединенные между собой поворотным кулаком с переднего моста от УАЗа, приводится в действие от рулевого управления ВАЗ. Полурамы сварены из профтрубы квадратного сечения, задняя часть рамы имеет конусную форму сужающуюся к месту соединения с поворотным кулаком -то необходимо для увеличения угла поворота. Данная компоновка рамы заимствована у трактора Т-150, тоесть принцип работы перелома.

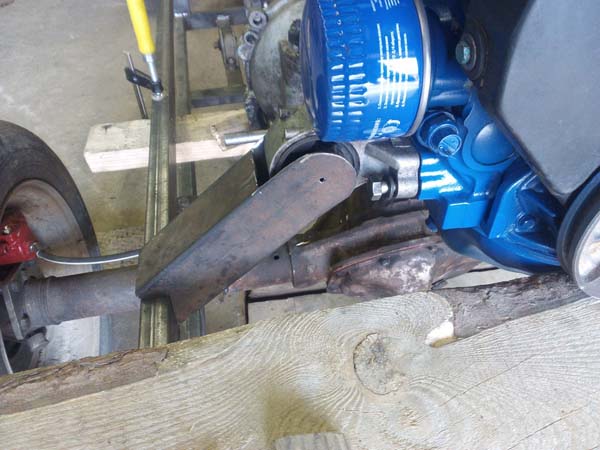

Двигатель установлен от Отечественного автомобиля ОКА 0,7 л 33 л/с Коробка и мосты ВАЗ, колеса ободрыши , колесные диски ВАЗ доработанные под внутренний диаметр колеса, дополнительно сделана защита соска камеры. Карданные валы укорочены и подогнаны.

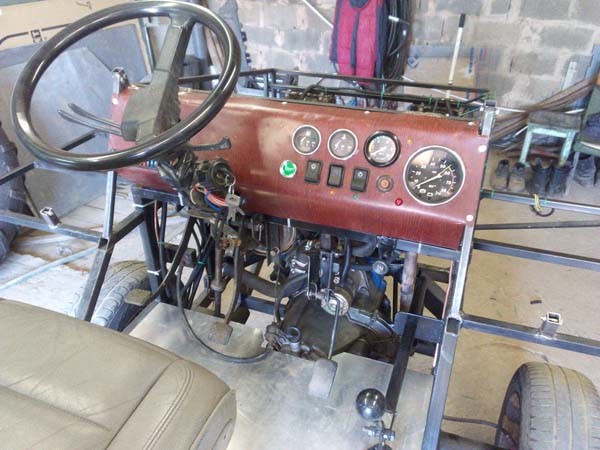

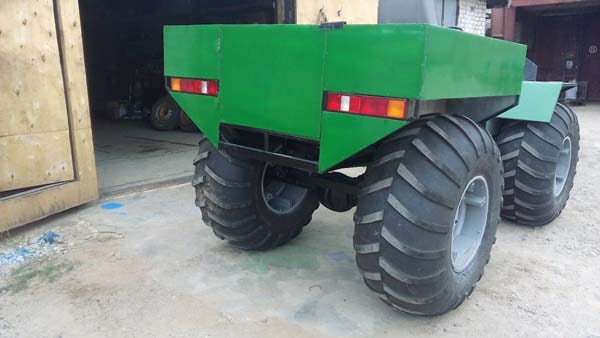

Дополнительно сделана облегченная кабина и кунг из профтрубы, кунг обтянут банером.
Материалы
- ДВС ОКА 0.7 33 л/с
- Мост ВАЗ 2 шт
- проф-труба
- КПП ВАЗ
- колеса ободрыши
- поворотный кулак УАЗ
- отделочные материалы: алюминиевый лист, поликарбонат, баннер.
Инструменты
- сварочный инвертор
- УШМ (болгарка)
- дрель
- набор гаечных ключей
- измерительный инструмент
- умелые руки)
Пошаговые фото сборки вездехода своими руками.
